Высокие пролёты
Презентация: цеха 18 м. В таблицах публикации высоты подвеса — 9, 14 и 17 м. Оптика и мощность — под пролёт, не «один прибор на весь цех».
Как на Хабаровском судостроительном заводе заменили ДРЛ на линейные модули серии GOLD в цехах высотой 18 м: энергосервисный контракт с ПАО «Ростелеком», без оплаты оборудования со стороны завода.
Хабаровский судостроительный завод — промышленная площадка на Дальнем Востоке. Рабочие зоны — цеха с высокими фермами: сборка корпусов, кран-балки, металл на стапелях.
По презентации завода цеха — высотой 18 м. Слабый или неравномерный свет даёт тени на корпусе: ошибки сборки на такой высоте дороги. Нужен поток на рабочую поверхность, не «в потолок».

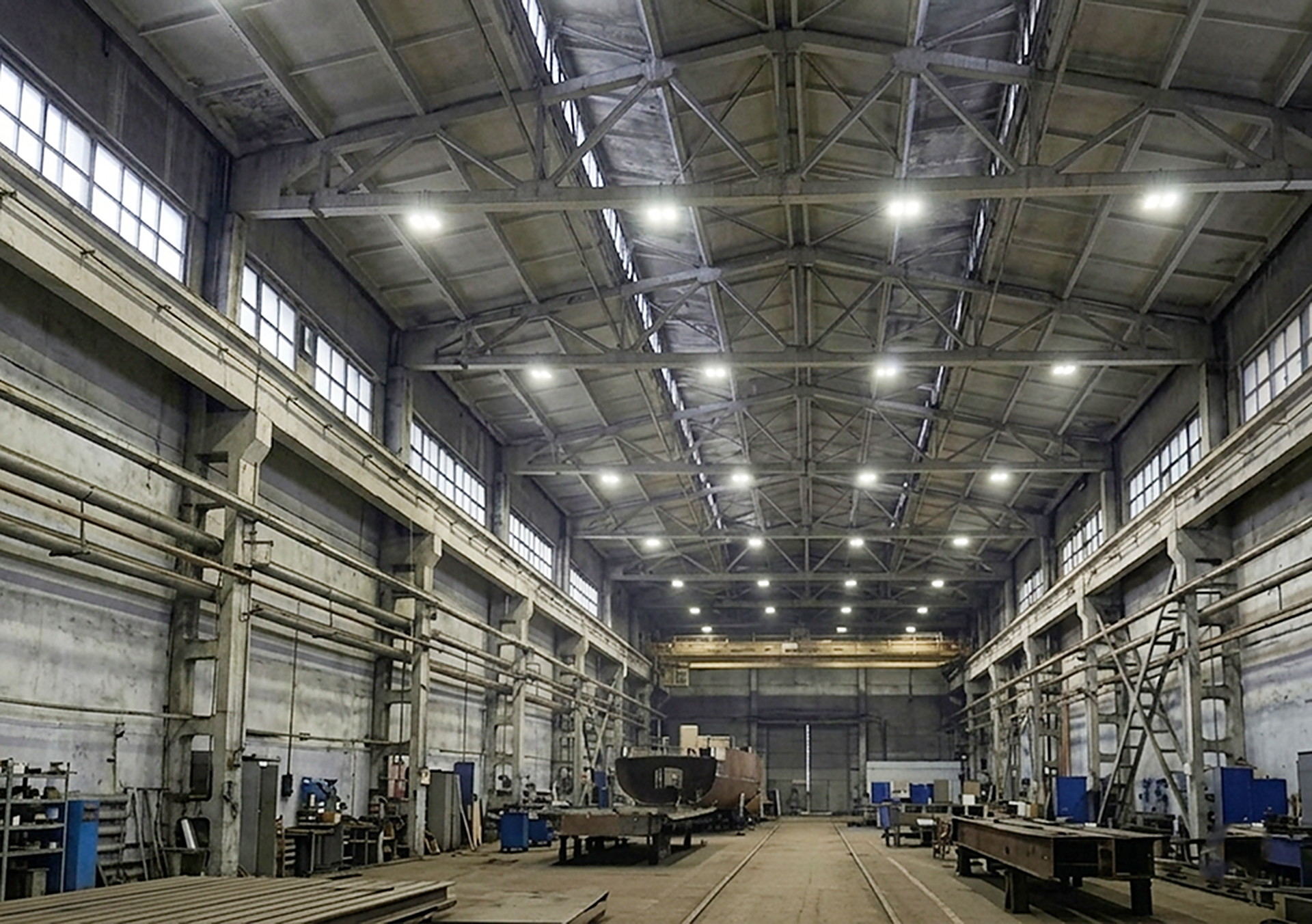

На фото объекта — цех с линейными светильниками по нижнему поясу ферм и корпусом судна в пролёте.
По презентации завода старый свет в цехах высотой 18 м не давал видимости для точных работ и «съедал» затраты на электроэнергию. По публикации и ТЭО на объекте стояли лампы ДРЛ.
Отдельное ограничение — завод не оплачивал оборудование. Схема: энергосервисный контракт с ПАО «Ростелеком» как инвестором. Инсталляция окупается за счёт разницы в счетах за электроэнергию.
Светильник для этого цеха должен доставать зону сборки корпуса с высоты порядка 18 м, убирать тени на металле и не требовать от завода оплаты оборудования сразу.
Презентация: цеха 18 м. В таблицах публикации высоты подвеса — 9, 14 и 17 м. Оптика и мощность — под пролёт, не «один прибор на весь цех».
Завод не платит за оборудование. По презентации инвестор — ПАО «Ростелеком». Для другого объекта состав сторон подтверждаем отдельно.
Сборка корпусов идёт под светом, который убирает тени на металле. Ошибки на корпусе дороги — это формулировка презентации завода.
Презентация указывает золотой анодированный корпус линейного модуля GOLD. В перечне работ публикации — также новые кабельные трассы и АСУ освещением.

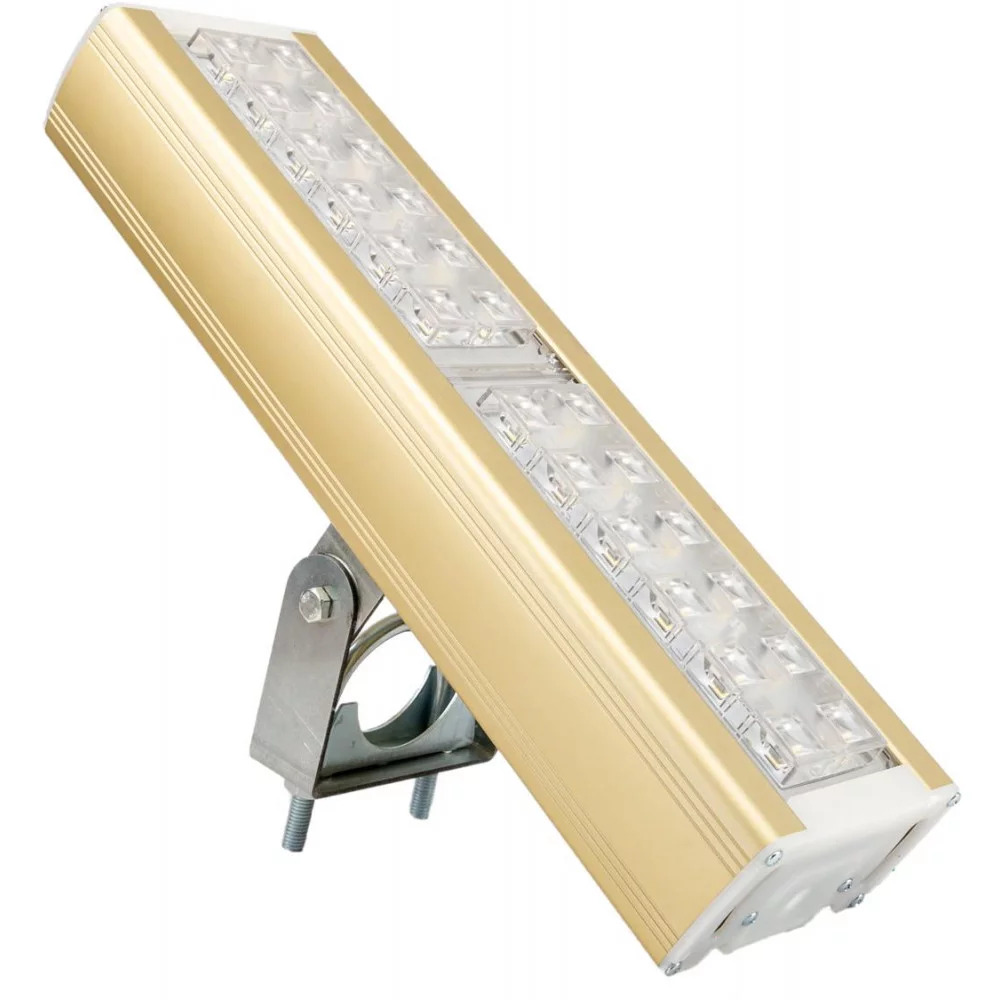

По презентации завода на объект поставили линейные модули серии GOLD в золотом анодированном корпусе — промышленный линейный модуль под высокий пролёт.
По ТЭО на сайте завода: 997 приборов LSS-PR-U, мощности 248 / 160 / 96 / 48 Вт. Контур работ публикации: энергоаудит, светотехнический проект, поставка и замена, кабельные трассы, АСУ, испытания, ввод.
По презентации завода оборудование для заказчика не оплачивается: инсталляция окупается за счёт разницы в счетах за электроэнергию. По ТЭО установленная мощность освещения снизилась с 752,25 до 148,66 кВт.
При высоте цеха около 18 м поток должен лечь на корпус и зону стапеля. Угол КСС, шаг и равномерность — из расчёта этого пролёта, не с чужого объекта.
IES серии GOLD отдаём проектировщикам по запросу. Нормативный ориентир — СП 52.13330. Ниже — таблицы с публикации и ТЭО на сайте завода: типы, высоты, освещённость, количество и мощность. Цены не публикуем — актуальные уточняйте у менеджера.
Публикация и лист ТЭО расходятся по типу части старых ламп (ДРЛ-700 / ДРЛ-400 / ДРЛ-250) и по количеству на высоте 9 м. Ниже оба источника, без сведения в одну «удобную» цифру.
| Высота | Тип | Освещённость | Кол-во |
|---|---|---|---|
| 17 м | ДРЛ-1000 | 200 лк | 257 |
| 14 м | ДРЛ-700 | 100 лк | 392 |
| 14 м | ДРЛ-700 | 300 лк | 534 |
| 9 м | ДРЛ-400 | 200 лк | 150 |
| Высота | Тип | Освещённость | Кол-во |
|---|---|---|---|
| 17 м | LED 248 Вт | 250–300 лк | 221 |
| 14 м | LED 160 Вт | 150–200 лк | 322 |
| 14 м | LED 96 Вт | 400–500 лк | 428 |
| 9 м | LED 48 Вт | 250–300 лк | 26 |
| Итого приборов | 997 | ||
| Тип | Кол-во | Вт | кВт |
|---|---|---|---|
| ДРЛ-1000 | 257 | 1000 | 257,00 |
| ДРЛ-700 | 392 | 700 | 274,40 |
| ДРЛ-400 | 534 | 400 | 213,60 |
| ДРЛ-250 | 29 | 250 | 7,25 |
| Итого | 752,25 кВт | ||
| Тип | Кол-во | Вт | кВт |
|---|---|---|---|
| LSS-PR-U-018-248-39680-4000-C-67 | 221 | 248 | 54,81 |
| LSS-PR-U-018-160-2560-4000-C-67 | 322 | 160 | 51,52 |
| LSS-PR-U-018-96-15360-4000-C-67 | 428 | 96 | 41,09 |
| LSS-PR-U-018-48-7680-4000-C-67 | 26 | 48 | 1,25 |
| Итого 997 шт. | 148,66 кВт | ||
Расчётная модель с той же страницы завода. Цифры освещённости на сетке — из этого расчёта, не с чужого объекта.
Считаем свет под геометрию цеха, собираем спецификацию и комплект документов. Срок расчёта, состав поставки и возможность энергосервиса — в КП по заявке, без обещания «за 1 день» и «ноль рублей всегда».
DIALux под план цеха, высоту ферм и зоны работ. Для похожего высокого пролёта — тот же контур, что на Хабаровском судостроительном заводе.
Файлы серии и состав поставки для проектной документации — по запросу на zakaz@zavod-lensvet.ru.
Если точки подвеса ДРЛ не закрывают задачу — трассы и управление зонами. Состав фиксируем в спецификации объекта.
Разбираем, подходит ли ЭСК вашему предприятию. Инвестор и график платежей — по конкретному договору, не копируем схему СРЗ автоматически.
Это схема, при которой модернизацию финансирует инвестор, а заказчик рассчитывается из экономии на электроэнергии после замены системы. На Хабаровском судостроительном заводе, по презентации и публикации завода, инвестором выступило ПАО «Ростелеком». Для нового объекта состав сторон фиксируем в договоре.
По ТЭО и публикации завода — лампы ДРЛ. В таблицах публикации: ДРЛ-1000, ДРЛ-700 и ДРЛ-400; в ТЭО дополнительно указаны ДРЛ-250. Высоты подвеса в таблицах публикации — 9, 14 и 17 м. В презентации цеха — 18 м.
По презентации — линейные модули серии GOLD в золотом анодированном корпусе. По ТЭО — 997 приборов LSS-PR-U мощностью 248, 160, 96 и 48 Вт. Карточку ST-U2 с витрины не подставляем.
Да. IES серии отправляем проектировщикам по запросу на zakaz@zavod-lensvet.ru.
Нужны план цеха, высота подвеса, зоны работ и требования по СП 52.13330. Считаем в DIALux под линейный модуль GOLD. Цифры освещённости — из расчёта этой площадки.
Часто питание и точки подвеса используют повторно. На этом заводе, по публикации, часть работ включала прокладку новых кабельных трасс. Нужны фото инсталляции или осмотр.
Ориентир — актуальная редакция СП 52.13330 «Естественное и искусственное освещение». Норму по зоне берём из ТЗ и считаем по плану.
Если в ТЗ есть зоны Ex — в каталоге есть взрывозащищённое исполнение. В материалах по Хабаровску Ex не указан: этот кейс — промышленный линейный GOLD, без заявления, что стоял Ex.
АСУ позволяет включать свет по зонам и графику смены. На этом объекте монтаж АСУ указан в перечне работ публикации завода.
На серию «Модуль GOLD» в каталоге — 5 лет. Условия по договору конкретного объекта уточняем в КП.
Почта zakaz@zavod-lensvet.ru или телефон 8 800 775-65-74. Достаточно плана цеха, высоты пролёта, фото или формулировки задачи.
Пришлите план цеха или фото пролёта — вернём расчёт и разберём, подходит ли энергосервисная схема под ваши условия.
