МНО-ФГ-10-02-Ц

Безопасность городской среды и парковый минимализм

Опора МНО-ФГ-10-02-Ц разработана для комплексного благоустройства парковых зон, современных жилых комплексов, набережных и пешеходных пространств с жесткими требованиями к визуальной чистоте ландшафта. Высота 10 метров обеспечивает широкий радиус рассеивания света, что позволяет сократить общее количество точек освещения на объекте. Конструкция относится к классу несиловых — воздушный подвод проводов исключен, вся кабельная сеть убирается под землю, защищая пространство от нависающих линий СИП и исключая риск обрыва при штормовом ветре.

Проектным институтам предоставляется полный рабочий комплект конструкторской документации. Готовые детализированные чертежи в форматах PDF и DXF адаптированы для быстрого импорта в AutoCAD. Это позволяет ГИПу мгновенно интегрировать опорные узлы в проект благоустройства, точно рассчитать параметры облегченных фундаментных блоков и гарантирует прохождение государственной экспертизы без задержек.

Технический регламент и снижение затрат

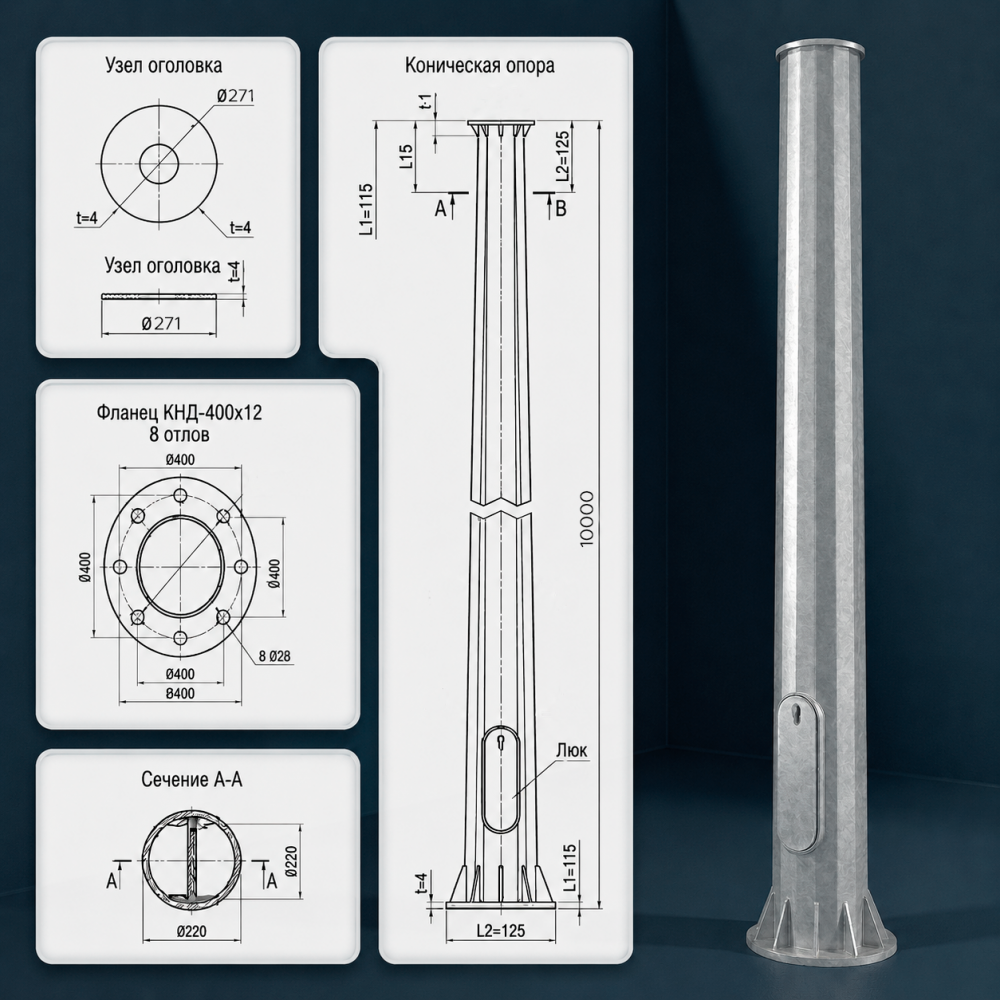

Ствол опоры изготавливается из листовой стали толщиной 3 мм методом прессовой формовки с одним продольным сварным швом. Восьмигранная коническая форма обеспечивает высокую жесткость и устойчивость к ветровым нагрузкам при минимальной металлоемкости конструкции. Малый вес облегчает логистику и позволяет проводить монтаж без привлечения тяжелой высотной спецтехники. Защита от коррозии выполнена методом горячего цинкования по ГОСТ 9.307-89 — цинковый слой толщиной до 120 мкм полностью покрывает наружные и внутренние поверхности, гарантируя до 50 лет эксплуатации без затрат на покраску.

• — Компактное фланцевое основание: Круглый опора-фланец диаметром 310 мм на 8 отверстий рассчитан под серийные анкерные и трубчатые закладные элементы, обеспечивая быструю юстировку и фиксацию ствола.
• — Удобство коммутации: В нижней части ствола расположен ревизионный люк размером 400х110 мм с антивандальной крышкой. Внутри вварена монтажная планка для надежного крепления вводных щитков, кабельных сжимов и автоматических выключателей.
