МСО-ФГ-7-10-02-Ц

Инженерная устойчивость и усиленный максимум

МСО-ФГ-7-10-02-Ц — предельное по высоте инженерное решение в линейке малых силовых опор, разработанное для участков с высокими требованиями к несущей способности воздушных сетей. При высоте ствола 10 метров конструкция жестко компенсирует увеличенный рычаг наклона и удерживает нормативное горизонтальное тяговое усилие до 700 кг. Восьмигранная геометрия конуса позволяет безопасно монтировать протяженные высотные пролеты тяжелого магистрального СИП, силовые кабели и массивные короны промышленного освещения.

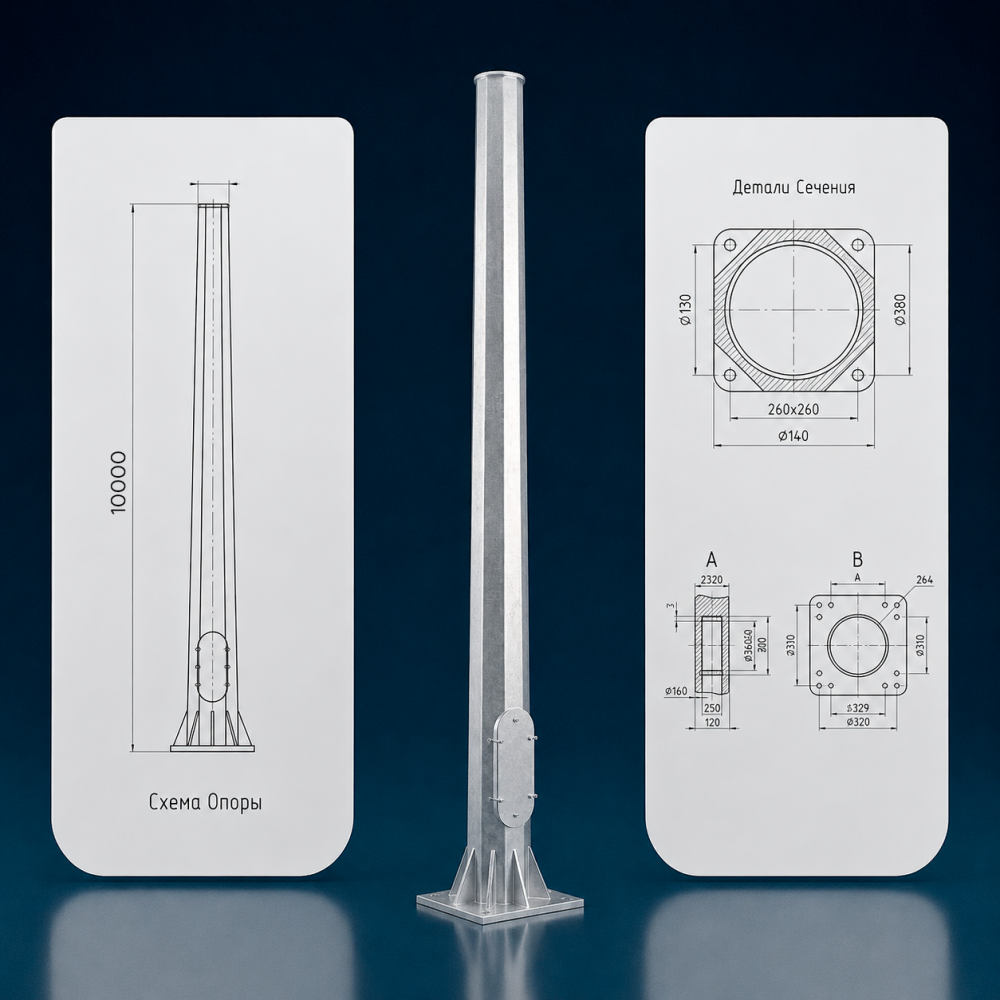

Для десятиметровой силовой модификации подготовлен полный пакет КД. Детализированные заводские чертежи в форматах PDF и DXF обеспечивают быстрое внедрение узла в проектные спецификации — это позволяет точно рассчитать параметры массивных трубчатых или анкерных закладных оснований под кабельные переходы еще до начала закупки проката. Наличие заводских расчетов гарантирует сдачу проекта госэкспертизе с первого предъявления.

Антикоррозийная защита и сервис

Листовая сталь толщиной до 8 мм формуется на автоматизированных гибочных комплексах высокой точности — переменная толщина стенки эффективно распределяет нагрузки от натяжения проводов и полностью гасит крутящие моменты при штормовом ветре. Защитное покрытие нанесено методом горячего цинкования по ГОСТ 9.307-89. Полное погружение готовой металлоконструкции в расплавленный цинк создает плотный барьерный слой толщиной до 120 мкм. Сталь изолирована от влаги снаружи и во внутренней полости, что исключает малярные работы на протяжении 50 лет эксплуатации.

• — Высокая ремонтопригодность: Фланцевая фиксация упрощает замену ствола при механическом разрушении — демонтаж деформированного элемента и установка новой опоры на существующий фундаментный блок занимают 45 минут без проведения земляных работ.
• — Обслуживание сетей: Ревизионный люк усилен внутренним контуром, защищен от несанкционированного вскрытия антивандальным замком и полностью подготовлен под установку вводных щитков и коммутационной автоматики.
