Силовая опора МСО-ФГ-7-9-02-Ц

Инженерная устойчивость и усиленный максимум

МСО-ФГ-7-9-02-Ц — усиленное конструкторское решение для участков с предельными требованиями к несущей способности силового каркаса. При высоте ствола 9 метров металлоконструкция жестко удерживает нормативное горизонтальное тяговое усилие в верхней точке до 700 кг. Эти параметры позволяют использовать опору для прокладки высотных пролетов тяжелого магистрального СИП — штормовой ветер и обледенение проводов проходят без деформации геометрии стального конуса.

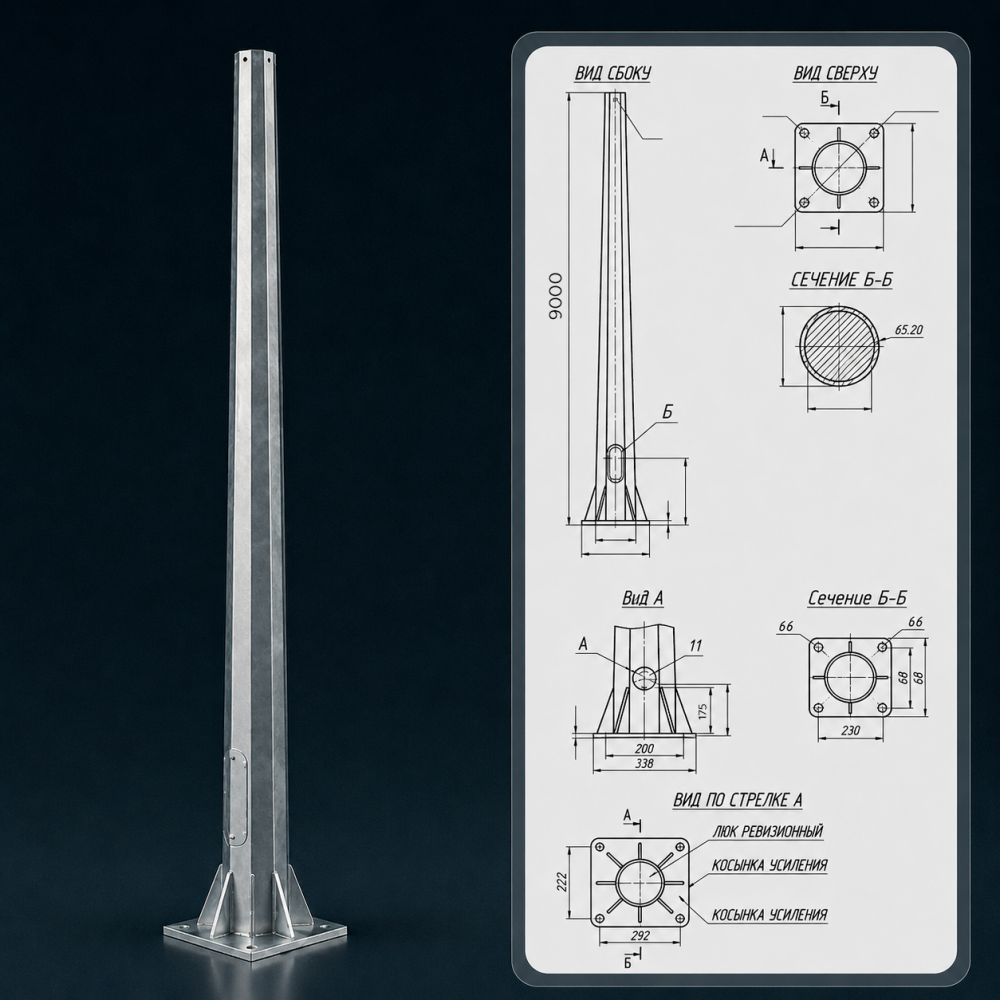

Для модификации 700 кг подготовлен обособленный массив КД. Готовые детализированные чертежи в профессиональных инженерных форматах PDF и DXF обеспечивают мгновенное внедрение опорного узла в проектную документацию — это позволяет безошибочно рассчитать параметры закладных фундаментов и подземных кабельных каналов еще до начала закупки металла. Наличие точных расчетов гарантирует сдачу проекта госэкспертизе с первого предъявления.

Антикоррозийная защита и сервис

Листовая сталь толщиной 6 мм проходит формовку на гибочных комплексах высокой точности — увеличенная толщина стенки полностью гасит крутящие моменты и вибрационные нагрузки от ветра. Защитное покрытие нанесено методом горячего цинкования по ГОСТ 9.307-89. Полное погружение готового изделия в ванну с расплавленным цинком создает сплошной защитный слой толщиной до 120 мкм. Металл заизолирован от влаги снаружи и изнутри — опора служит до 50 лет без регулярных малярных работ.

• — Высокая ремонтопригодность: Фланцевая фиксация позволяет оперативно заменить ствол при аварийном разрушении — демонтаж деформированной опоры и установка нового элемента на существующее анкерное основание занимают 45 минут.
• — Обслуживание сетей: Ревизионное окно усилено внутренним контуром, защищено от несанкционированного вскрытия антивандальным замком и полностью подготовлено для установки вводных щитков и коммутационных автоматов.
