Самодельный 800 ватный "фонарик" на 72 000 люмен

Сейчас можно найти огромное кол-во различных фонарей, всех цветов, размеров, форм и мощностей. Впрочем, это не останавливает энтузиастов от экспериментов. Например, один американский любитель мастерить различные технические приспособления на скорую руку создал своего небольшого монстра. 800 Вт, 72 000 люмен, водяное охлаждение.

Фонарь 800 Вт на 72000 люмен

Как сделать мощный фонарь

Он сделал его из 8 отдельных светодиодов, подключенных параллельно в 2 ряда. Система охлаждения из самых простых и дешевых компонентов для охлаждения компьютеров. Система устроена довольно просто: вода насосом качается из резервуара (который сделан из обычной пластиковой бутылки), по пластиковым трубкам через алюминиевый радиатор (специальный сосуд для водяного охлаждения, к которому подключены светодиоды), нагревается, отводит тепло, проходит через небольшой компьютерный кулер (или проще говоря специальный вентилятор), и снова попадает в резервуар (бутылку).

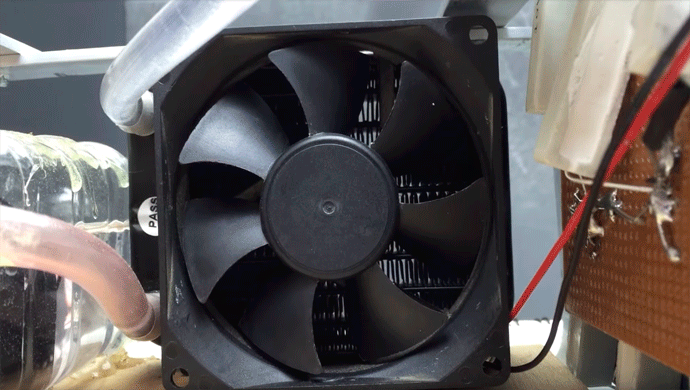

Охлаждение воды для диодов

Охлаждение воды для диодов

При желании, нечто подобное можно сделать у себя дома. Конечно, имея необходимы материалы, инструменты и знания. И как раз со знаниями мы без проблем сможем Вам помочь. Давайте по порядку. Нанесите термопасту между светодиодом и алюминиевым радиатором. Это поможет лучшей теплоотдаче и снизит вероятность перегрева светодиодов. Далее приклейте светодиоды к пластине (не наносите клей на чести, которые покрыты термопастой).

Нанесение термопасты

Нанесение термопасты

Далее немного пайки. Вам нужно припаять к каждому диоду небольшой резистор и объединить их макетной платой между собой. Для этой процедуры потребуется чуть больше знаний, но боюсь, что эту информацию Вам придется искать самостоятельно. Иначе материал бы разросся до невероятного размера, большую часть которого занимало бы обучение обращения с макетной платой.

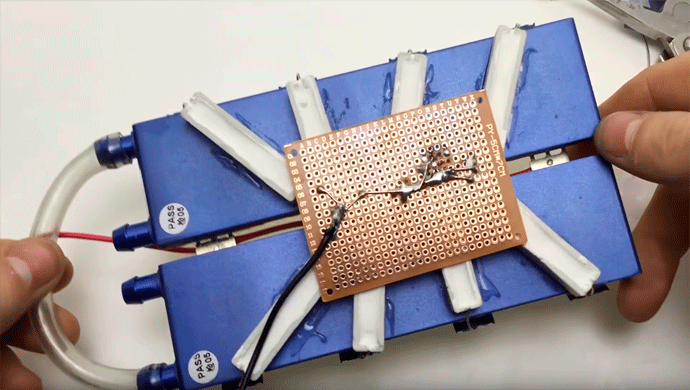

Соединение 6 диодов по 100 Вт

Соединение 6 диодов по 100 Вт

Далее потребуется корпус изделия. Наш экспериментатор использовал простые алюминиевые профили для этой цели, в связке с обычной фанерой. Но Вы можете проявить фантазию и придумать что-то свое. Главное, чтобы получился каркас нужного размера.

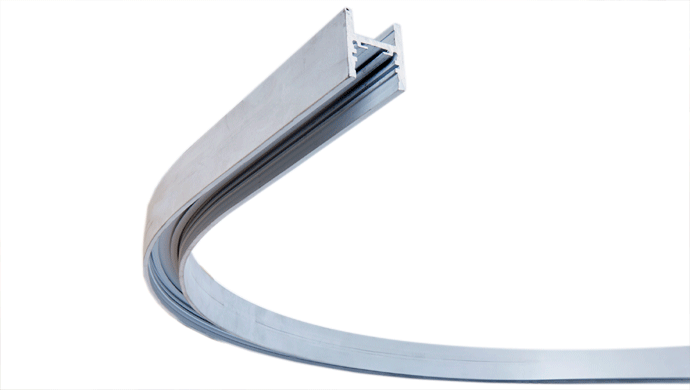

Алюминиевые профили для фонаря

Можно использовать простые алюминиевые профили

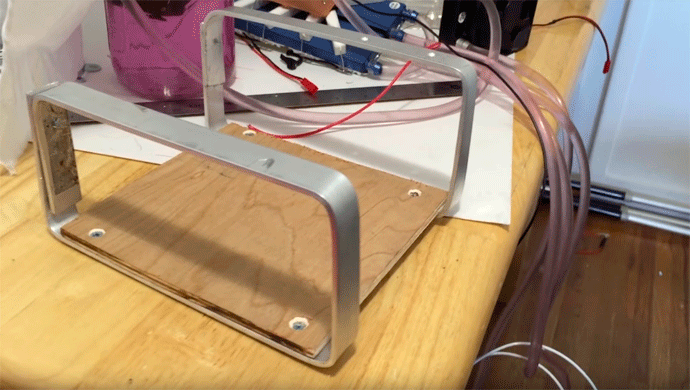

Скрепите профили между собой шурупами, после чего объедините их фанерный листом. Прикрепить блок охлаждения шурупами скорее всего не выйдет, будут утечки, так что можно использовать эпоксидный клей, как сделал наш энтузиаст.

Каркас для фонаря 72 000 люмен

Каркас для фонаря 72 000 люмен

Установление и корректировка работы водяного охлаждения тоже на Вас, но думаю проблем с поиском информации у Вас не возникнет. Далее прикрепите к каждому диоду линзу по размеру. Питание для нашего фонарика в данном случае – это 3 3-элементных литиевых батарей, которые должны давать примерно 36 вольт, этого должно хватить.

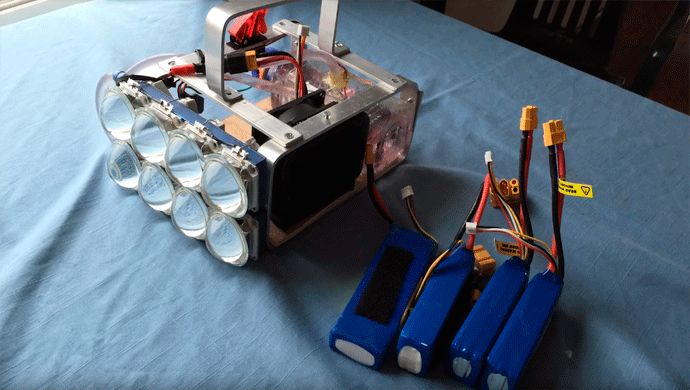

Батареи для фонаря 800 Вт

Батареи для фонаря 800 Вт

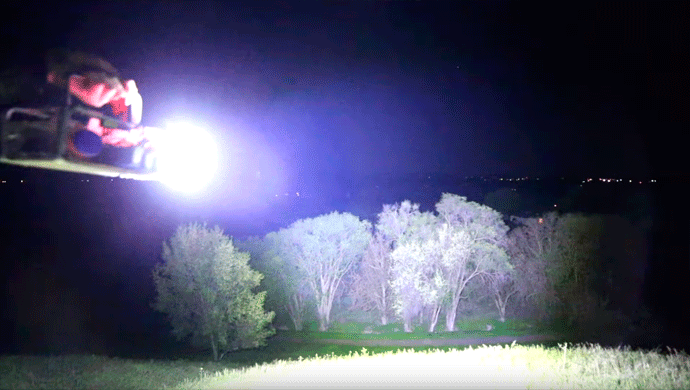

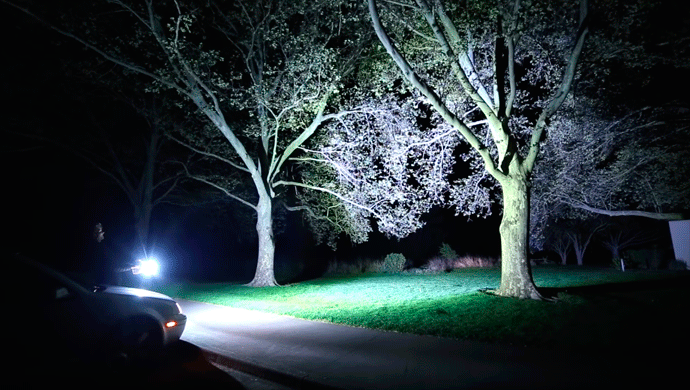

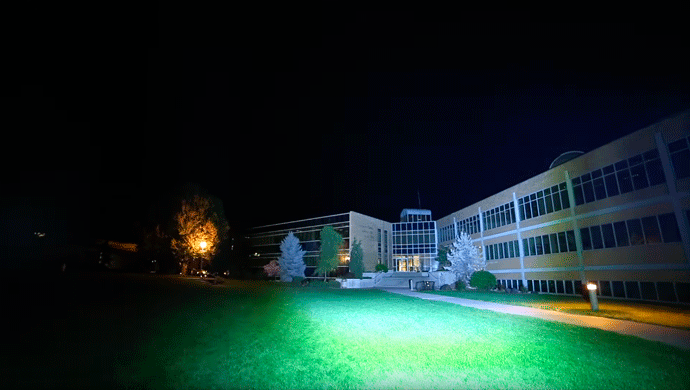

Все компоненты можно без проблем купить в интернете или специальных магазинах осветительных приборов. Все указанное есть в свободном доступе и абсолютно легально для приобретения. Теперь давайте посмотрим на то, как это работает. Для сравнения взяты простые фонари. Один, более дешевый, производит 500 люменов. Второй, более дорогой, 1050 люменов со специальной направленной линзой для дальнего света. Ниже наглядно видно мощность созданного "чудовища Франкенштейна", так что какие-либо детальные комментарии будут излишни.

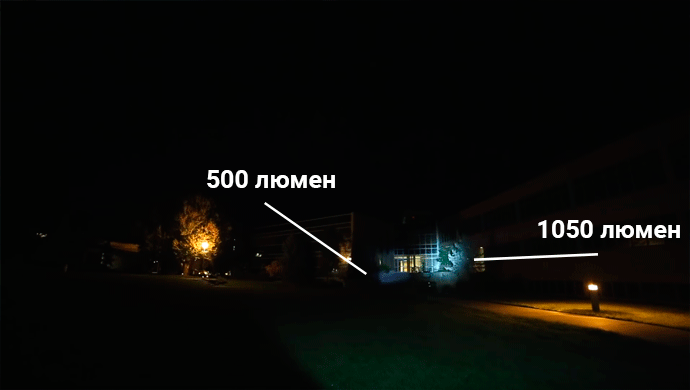

Сравнение фонарей 500 и 1050 люмен
